一、概述

JLSZV-10整體澆注高壓干式組合互感器(整體澆注高壓計量箱)是同類產品的基礎上改進而成的，適用于額定頻率50HZ，額定電壓10KV的戶外交流電力系統中作有功、無功電能計量，是老式油浸計量箱產品理想的換代產品。

JLSZV-10整體澆注高壓干式組合互感器(整體澆注高壓計量箱)電壓互感器采用具有耐電流、耐老化的戶外專用環氧樹脂真空澆注而成，外形采用防雨傘裙，表面爬電距離大，防雨、防塵、耐腐蝕是城鄉電網改造理想的換代產品。

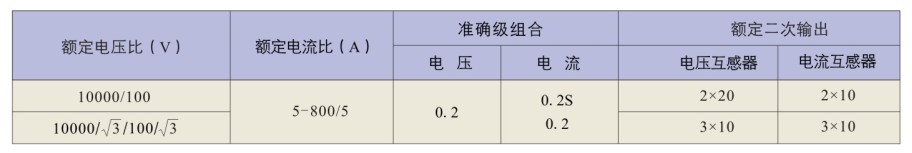

二、技術參數

準確等級：0.2S，0.2，0.5S

額定電壓比：10000/100V，6000/100V

額定一次電流：5～1000A

額定二次電流：5A或1A

額定容量：電壓部分：0.2級，20VA

電流部分： 0.2S、0.2級，10VA

額定短時熱電流倍數：100I1n/1s

額定短時動穩定倍數：250I1n

三、產品執行的標準

1. 國家標準GB1207—2006電壓互感器;

2. 國家標準GB1208—2006電流互感器;

3. 國家標準GB311.1—1997高壓輸變電設備的絕緣配合。

4. 國家標準GB17201-2007組合互感器。

四、使用條件

1.JLSZV-10整體澆注高壓干式組合互感器(整體澆注高壓計量箱)適用于頻率為50Hz的10kV或6kV三相交流電力系統中;

2.環境溫度：-40℃～+40℃;

3.空氣相對濕度：月平均值≤90﹪;

4.海拔高度：不超過2000m;

5.周圍空氣不應受腐蝕性氣體或可燃性氣體的污染;

6.爬電距離：340mm。

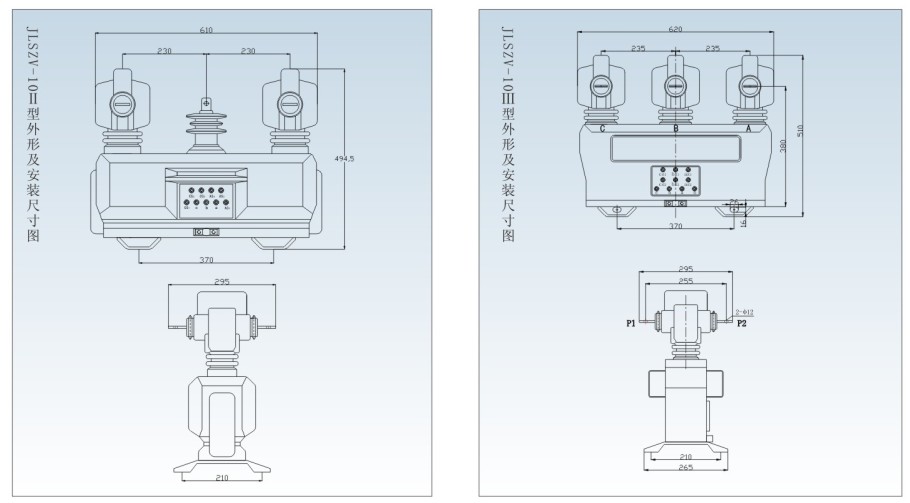

五、外形及安裝尺寸
